스프링리턴식 KH시리즈

* 제품특징

  • 유압 조절기를 이용하여 안전성과 내구성을 탁월하게 증대
  • 고압·고정밀도의 플런저 펌프와 다양한 액을 취급하는 다이아프램 펌프의 장점을 적용
  • 토출량의 수동제어 및 서보유니트나 인버터에 의한 원격제어 가능
  • 현장 조건을 고려한 수직형, 다양형 모타 적용을 위한 수평형 펌프의 선택가능

* 제품용도

  • 석유화학 및 식품위생의 공정라인을 포함한 산업전반의 약액 정량 주입용

* 제품설명

작동 원리

  • 모타의 회전을 웜기어로 감속한 편심캠에 의하여 슬라이더 샤프트에 연결된 피스톤이 왕복운동을 합니다.이 운동은 다이아프램으로부터 격리된 작동유체(실리콘오일)로 전달되면서 약액이 흡입과 토출을 하게됩니다.
  • 여기서 유압조절기는 릴리프밸브가 내장되어 운전 중에 비정상적인 압력이 발생하였을 때 펌프의 손상을 막기 위해 작동유압을 조절합니다.
  • 만약 비정상적인 압력이 발생한다면 토출행정시 릴리프밸브가 열려 조절기내 작동유가 일정 수위까지 올라가면서 펌프손상을 방지하고, 흡입행정시 오일공급밸브가 열려 작동유실에 작동유가 채워지면서 피스톤의 운동을 원활하게 합니다. 그리고 비정상압력이 제거되었을 때는 자동적으로 정상운전 상태로 돌아갑니다.
  • 각 현장에 조절너트를 이용하여 작동유압을 쉽게 조절할 수 있습니다.

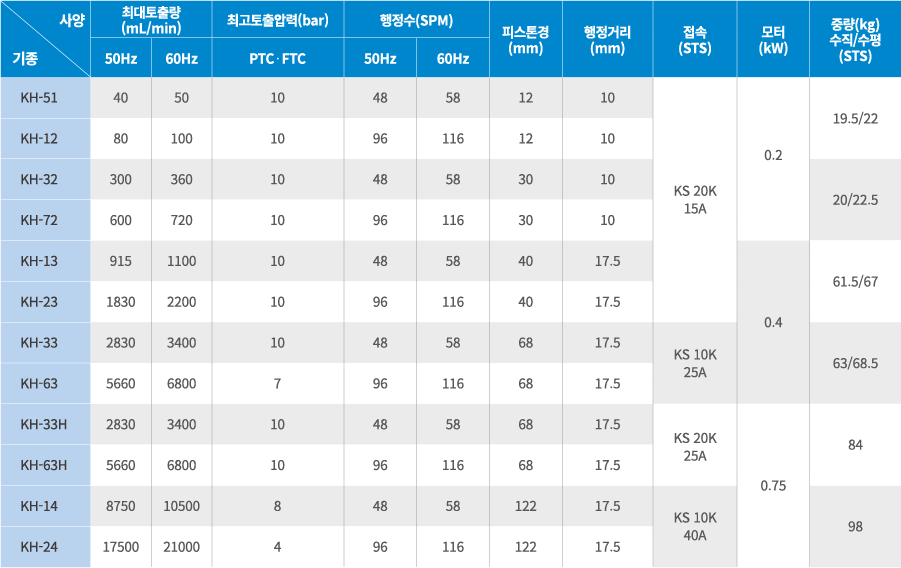

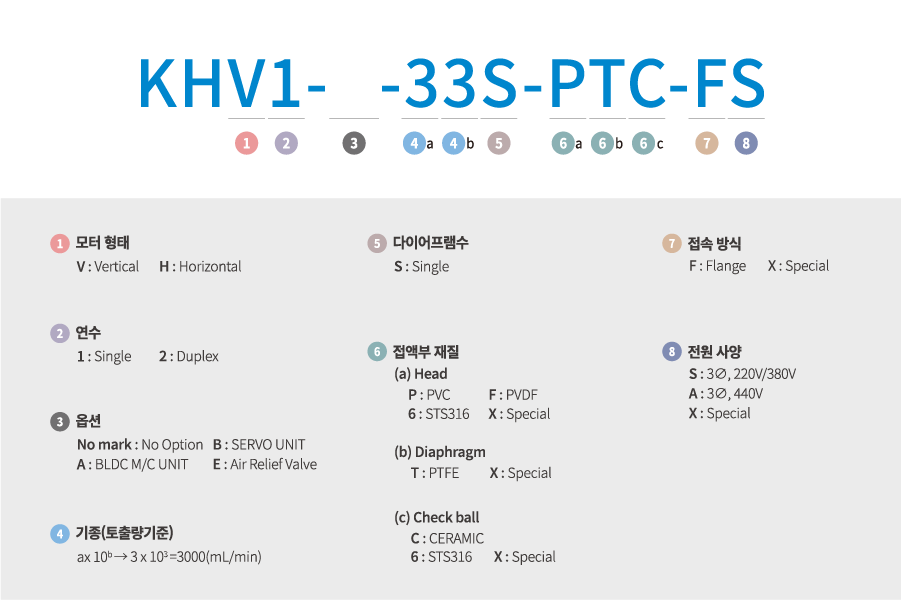

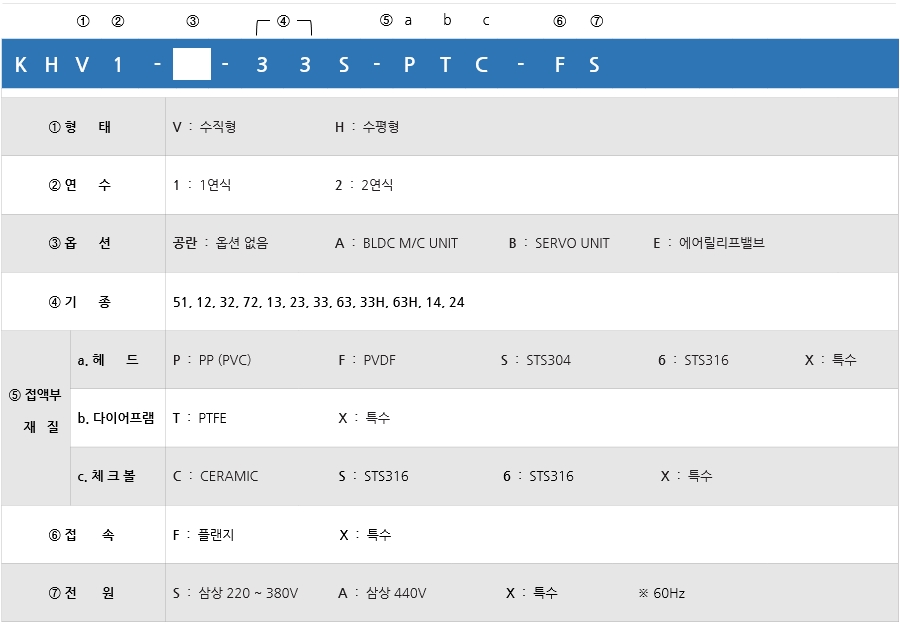

* 제품사진
